Lab8 part1report
intro
这个report有三个小exercise
lw、add、
因为在mips中是byte寻址的，也就是说最小单元对应一个byte,但是每个instruction和datamemory是按照4字节一个字的格式存储的，也就说他们的地址每个差4,这样的话每次换到下一个地址相当于+0x100，因此后面的两位是不变化的，所以可以不考虑后两位，直接存前六位。

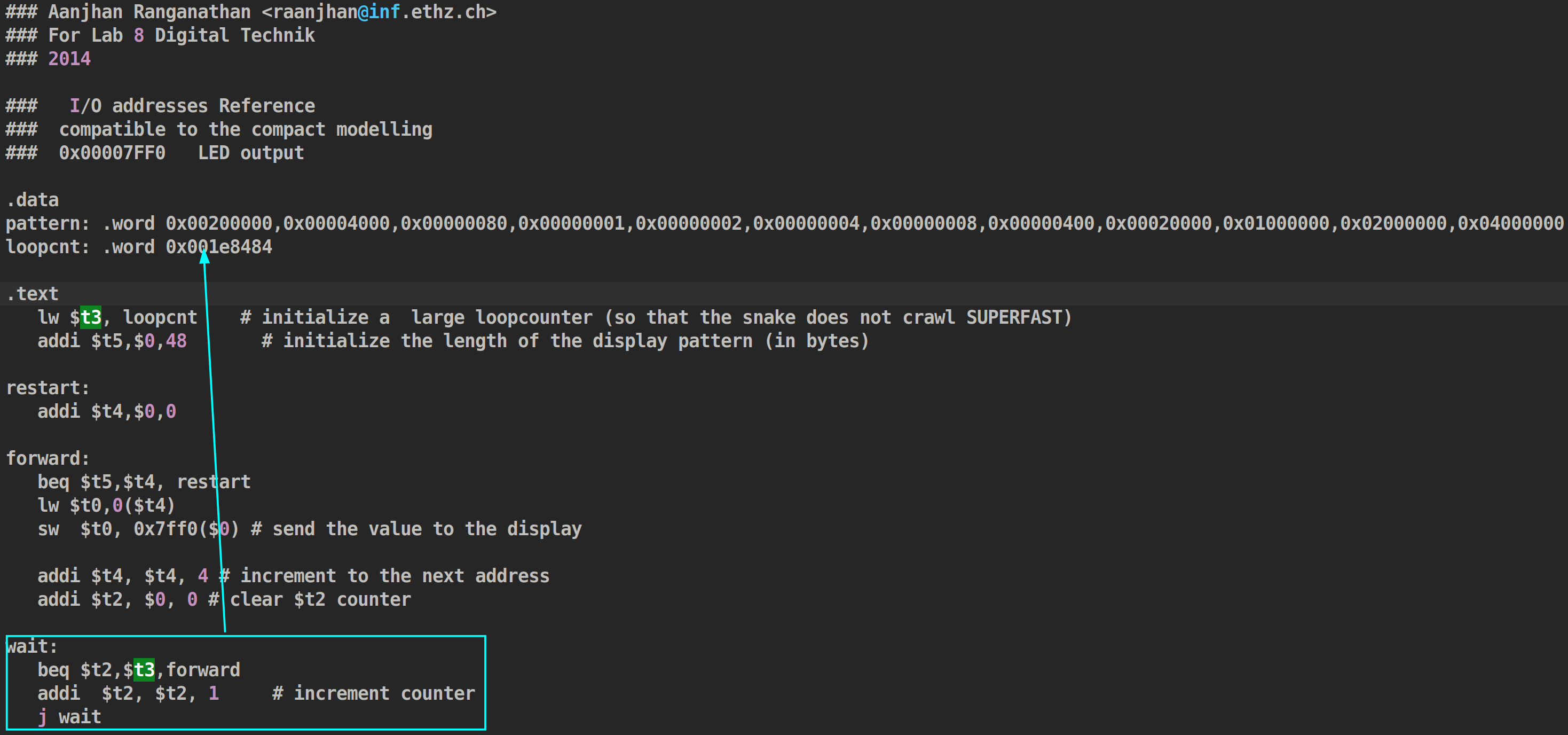

snake_patterns.asm:
减缓模式切换速度，当累积到一个大数的时候再进行下一次切换，否则蛇会爬得很快。
clock_div:
利用count来进行分频，得到一个比较低的频率。
DispCount:
he counter is large to allow enough time for each LED to fully light up. we could probably increase it a bit further。
chatgpt如是说：

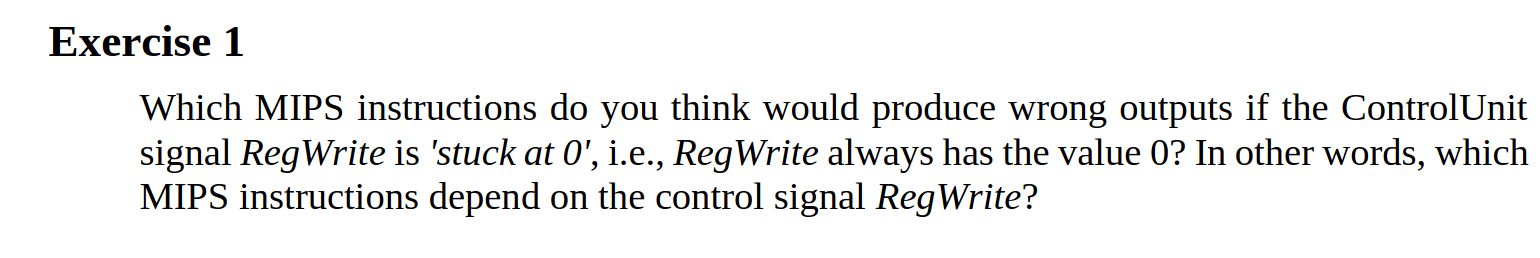

问题 1:
哪些MIPS指令会在ControlUnit信号RegWrite为‘stuck at 0’（即RegWrite始终为0）时产生错误输出？换句话说，哪些MIPS指令依赖于控制信号RegWrite？
解答：
RegWrite信号控制是否将结果写入寄存器文件。当RegWrite信号为0时，任何需要将结果写回寄存器的指令都无法正确执行。这些指令包括：
add,sub,and,or,slt等算术与逻辑运算指令，因为它们的结果必须写入寄存器。lw（加载字），因为它需要将从内存中加载的数据存入寄存器。jal（跳转并链接），它需要将返回地址写入寄存器$ra。
如果RegWrite为0，这些指令将无法将结果写入寄存器，导致错误输出。

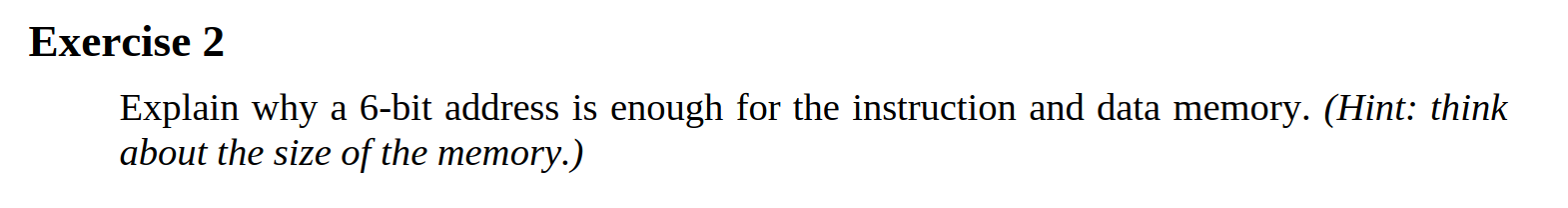

问题 2:
为什么指令和数据存储器只需要6位地址？（提示：考虑存储器的大小。）
解答：
6位地址表示2^6 = 64个地址空间。如果指令和数据存储器各自的大小是64个字（word），那么6位地址就足够覆盖所有存储单元。因此，6位地址可以访问64个指令或64个数据存储单元，这对于实验的需求来说是足够的。

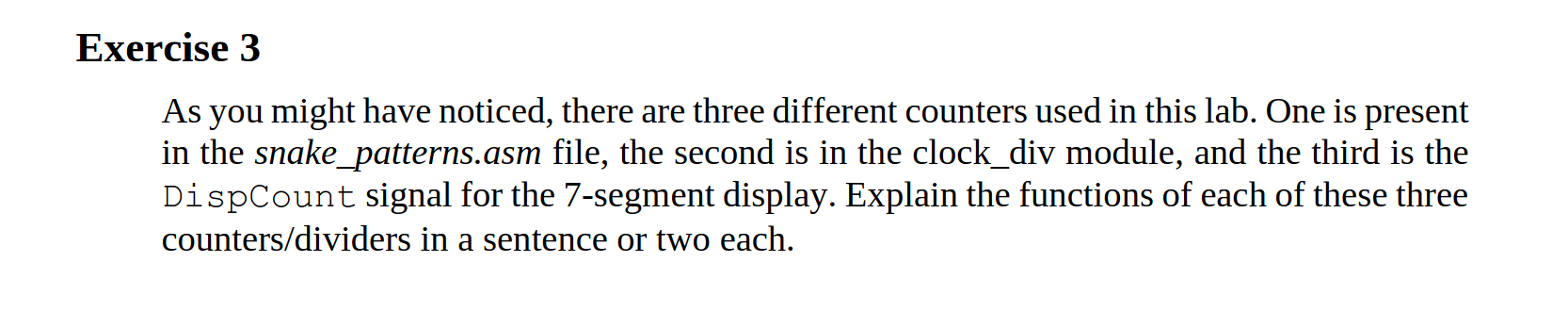

问题 3:
如你所见，在本次实验中有三个不同的计数器。一个在snake_patterns.asm文件中，第二个在clock_div模块中，第三个是用于7段显示器的DispCount信号。请简要说明这三个计数器/分频器的功能。
解答：
snake_patterns.asm中的计数器用于控制贪吃蛇的移动速度或模式变化，它决定了何时更新显示的贪吃蛇图案。clock_div模块中的计数器是一个时钟分频器，用于将输入时钟信号分频到合适的频率，以适应不同的电路模块。DispCount信号计数器用于控制7段显示器上显示的数字，它确定显示器上的字符切换或刷新频率。
